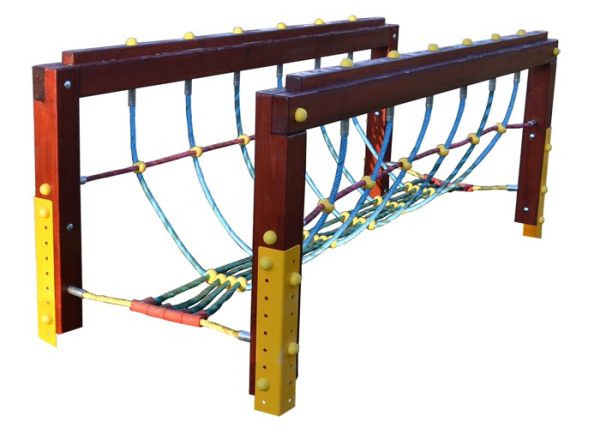

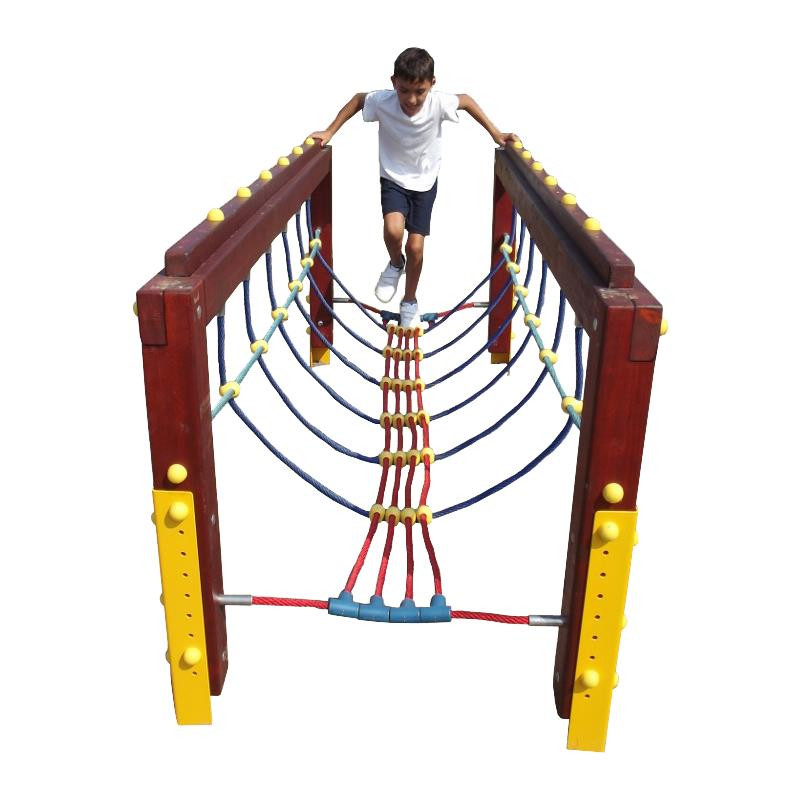

Kötélhíd
Termékkód: H-1241
Termékjellemzők: A kötélhíd 3 fő elemből áll, két tartóvázból és egy 16 mm-es kötélből készült kötélhídból.
Vízszintes tartógerenda hossza: 2350 mm
Tartólábak farészének hossza: 950 mm
A termék megfelel az MSZ EN 1176-1:2018 szabványpontoknak és játszótéri megfelelőségi tanúsítvánnyal rendelkezik.
Felhasznált anyagok, szerkezeti felépítés:
Fa részek: Fenyő rétegragasztott gerenda, látszó minőség. Technikailag szárított, hossz toldott – ragasztott fenyőből készül, és a szilárdságot csökkentő hibákat és optikai hiányosságokat kiejtik. A gyenge pontok kiejtésével és a rétegelt kialakítással megfelel a DIN EN 14080:2013 szabványnak. Szilárdsági értéke GL24h. Deszka anyag AB minőségű, nem tartalmaz kieső illetve fekete göcsöket. Gyalult, minden oldala csiszolt, szálkamentes és lekerekített élű. A felületkezelés környezetbarát, az időjárás viszontagságainak jól ellenálló védelmet biztosít. UV álló, két rétegben, vízbázisú vastaglazúrral és természetes gombásodást megelőző szerrel kezelt. Az összes csavart szerszám nélkül megbonthatatlan, kerekített műanyag takaró védi.
Kötél elemek: Vandálbiztos, sodrott acélbetétes, polietilén bevonatos, UV sugárzásnak ellenálló, 16 mm átmérőjű kötélből készülnek, melyeket a találkozási pontoknál műanyag roppantott csomópontokkal látunk el, és préselt alumínium hüvelyekkel rögzítünk a játék vázszerkezetéhez.
Fém tartóláb: A tartóláb egy élhajlított, porfestet szénacél lemez, a fa szerkezethez rögzül, amely egy ütközővel biztosítja, hogy a fa ne érintkezzen közvetlen a talajjal, ezzel meggátolva a korhadást. Minimum 4, hosszú acél csavarral csatlakoznak a fa oszlopokhoz. Alapozással és színes porfestéssel ellátott. A porfestés a legkorszerűbb környezetbarát felületkezelési eljárás a korrózió védelemben.
Telepítés: A négy tartólábat a talajba ásott gödörbe süllyesztjük úgy, hogy a vízszintes tartógerendák felső síkja vízszintesen, párhuzamosan álljon, és 90 cm-re legyen a talaj felszínétől, majd betonnal kiöntjük a gödör belsejét úgy, hogy a felszíni talajsíktól 20 cm -re megállunk a betonozással. A beton alapos tömörítése után földdel vagy egyéb laza szerkezetű anyaggal feltöltjük a gödröt. A játszótéri szabványnak megfelelően az esési térben ütéscsillapító felület kialakítása nem szükséges az alacsony esésmagasság miatt (füvesítés elégséges).
Esésmagasság: 95 cm
Esési tér: 21 m2
Játék kapcsolódó dokumentumai:
H-1241 Kötélhíd – Esési tér /Alapozás
H-1241 Kötélhíd – Talajábra
